Manutention d’armoires électriques en Île-de-France

Manutention d’armoires électriques MCC dans un centre de traitement des eaux usées à Clichy (92)

Marchal Technologies, agence du Groupe Bovis basée à Saint-Ouen-l’Aumône dans le Val-d’Oise (95), a récemment réalisé une opération de manutention d’armoires électriques au sein d’un centre de traitement des eaux usées situé à Clichy, dans les Hauts-de-Seine (92).

Réalisée pour le compte d’un acteur majeur du génie électrique spécialisé dans l’étude, l’installation, la maintenance et l’entretien d’équipements électriques pour les infrastructures complexes, cette intervention a mobilisé tout le savoir-faire technique des équipes Marchal Technologies en matière de manutention délicate, de levage et d’installation d’équipements électriques industriels.

Manutention d’armoires électriques à Clichy (92) : une opération technique en environnement industriel sensible

Les centres de traitement des eaux usées constituent des infrastructures essentielles dont le fonctionnement repose sur des équipements électriques stratégiques. Dans ce contexte, la manutention et l’installation d’armoires électriques nécessitent une préparation minutieuse, des moyens adaptés et une parfaite maîtrise des contraintes d’accès.

Pour cette opération menée à Clichy, les équipes de Marchal Technologies ont pris en charge la manutention et la mise en place d’une armoire de commande de moteurs (MCC) dédiée au prétraitement des eaux usées.

L’équipement, livré en plusieurs éléments, représentait un ensemble de dimensions importantes :

Longueur totale : 7,10 mètres
Largeur : 1,03 mètre
Hauteur : 2,30 mètres
Poids total : 4,8 tonnes

L’objectif consistait à acheminer les différents modules jusqu’à leur emplacement définitif dans un local technique situé au niveau supérieur de l’installation.

Une méthodologie rigoureuse pour la manutention d’armoires électriques en Île-de-France

Afin de garantir la sécurité des équipements et le respect du planning d’intervention, Marchal Technologies a défini une méthodologie précise adaptée aux contraintes du site.

Déchargement et préparation du cheminement

Après l’arrivée du matériel sur site, les équipes ont procédé au déchargement puis à la préparation des zones de circulation.

La présence d’une marche à l’entrée du bâtiment nécessitait la création d’un franchissement sécurisé. Des palettes et des plaques de roulage ont ainsi été installées afin de permettre le passage des équipements sans risque de détérioration.

Les différents éléments de l’armoire électrique ont ensuite été acheminés jusqu’à la trémie permettant l’accès au niveau supérieur.

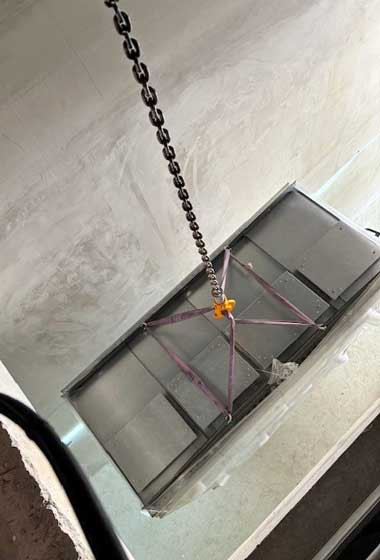

Levage des armoires électriques à l’aide d’un palan existant

L’une des particularités de cette opération résidait dans l’utilisation d’un palan électrique déjà présent sur le site.

Les équipes Marchal Technologies ont exploité cet équipement afin d’assurer le levage contrôlé des différents modules jusqu’au niveau R+1.

Cette phase exigeait une parfaite coordination des opérateurs ainsi qu’un contrôle permanent des trajectoires afin de garantir la sécurité des personnes et l’intégrité du matériel.

Création d’un platelage technique pour franchir les obstacles

Une fois les équipements transférés au niveau supérieur, les équipes ont dû composer avec un environnement particulièrement contraint.

Le local technique comportait de nombreux passages de chemins de câbles ainsi que différents châssis métalliques rendant impossible un roulage classique.

Pour contourner ces obstacles, un platelage temporaire de près de 80 cm de hauteur a été spécialement conçu et assemblé à partir :

• de palettes Europe,
• de bastaings,
• de tôles aluminium.

Cette structure provisoire a permis de créer un cheminement sécurisé jusqu’à l’emplacement final des armoires.

Mise en place finale sur châssis

Les différents modules ont ensuite été roulés avec précision sur le platelage avant d’être positionnés sur leurs châssis définitifs.

Cette dernière étape a nécessité un travail particulièrement minutieux afin de respecter les tolérances d’implantation imposées par le client et de préparer les futures opérations de raccordement électrique.

Des contraintes d’accès maîtrisées grâce au savoir-faire de Marchal Technologies

Cette opération illustre parfaitement la capacité des équipes Marchal Technologies à intervenir dans des environnements techniques complexes.

Parmi les principales difficultés rencontrées :

Des accès particulièrement étroits

Le cheminement entre la zone de déchargement et le local technique présentait plusieurs passages contraints limitant les possibilités de manutention.

L’expérience des équipes dans la gestion des accès difficiles a permis d’assurer le transfert des équipements en toute sécurité.

Un environnement technique encombré

La présence de chemins de câbles, de structures métalliques et d’équipements existants nécessitait une adaptation permanente des méthodes de manutention.

La réalisation d’un platelage spécifique a constitué une solution efficace permettant de franchir les obstacles tout en protégeant les infrastructures existantes.

Des moyens matériels adaptés à la manutention d’équipements électriques lourds

Pour mener à bien cette intervention, Marchal Technologies a mobilisé des moyens humains et matériels spécifiquement sélectionnés pour répondre aux contraintes du chantier.

Moyens humains

• 4 techniciens spécialisés en manutention industrielle

Moyens matériels

• 1 camion poids lourd 12 tonnes avec hayon
• Roll-a-Lift capacité 1,5 tonne
• Transpalettes 2 tonnes
• Tôles aluminium de roulage
• Palettes Europe
• Bastaings et calages bois
• Rouleaux de manutention
• Pieds-de-biche
• Outillage spécialisé

Grâce à cette combinaison de matériels et d’expertise terrain, l’ensemble de l’intervention a pu être réalisé en seulement une journée.

Marchal Technologies : spécialiste de la manutention d’armoires électriques en Île-de-France

Basée à Saint-Ouen-l’Aumône (95), Marchal Technologies accompagne les industriels, exploitants d’infrastructures, installateurs et entreprises du génie électrique dans leurs projets de transport spécialisé, manutention lourde, levage et installation d’équipements techniques.

L’agence intervient quotidiennement en Île-de-France dans des secteurs exigeants tels que :

• l’énergie,
• le génie électrique,
• le génie climatique,
• les infrastructures de traitement des eaux,
• les data centers,
• les télécommunications,
• les équipements industriels.

Sa parfaite connaissance des contraintes d’accès et des environnements techniques complexes lui permet de réaliser des opérations sensibles avec un haut niveau de sécurité et de précision.

Le pôle d’excellence BTP & Énergie du Groupe Bovis : un partenaire de référence pour les infrastructures techniques

Cette intervention s’inscrit dans le cadre des expertises développées par le pôle d’excellence BTP & Énergie du Groupe Bovis.

Spécialisé dans la manutention, le transport, le stockage, la logistique et l’installation d’équipements techniques, ce pôle accompagne les acteurs du génie électrique, du génie climatique, des infrastructures énergétiques et des grands projets de construction. Ses équipes interviennent régulièrement sur des transformateurs, TGBT, armoires électriques, groupes électrogènes, équipements de production d’énergie, systèmes de climatisation industrielle et matériels destinés aux infrastructures critiques.

Grâce à ses moyens matériels spécialisés, à ses bureaux d’études et à son réseau d’agences implantées sur l’ensemble du territoire, le Groupe Bovis apporte des solutions sur mesure adaptées aux projets les plus complexes.

Une expertise reconnue pour la manutention d’armoires électriques en Île-de-France

Cette opération réalisée à Clichy démontre une nouvelle fois la capacité de Marchal Technologies à relever les défis techniques liés à la manutention d’armoires électriques en Île-de-France. Grâce à une préparation rigoureuse, des moyens adaptés et des équipes expérimentées, l’installation de cet équipement stratégique a été réalisée dans le respect des exigences de sécurité, des contraintes d’accès et des délais du client.

Adossée à la puissance du Groupe Bovis et à l’expertise du pôle BTP & Énergie, Marchal Technologies accompagne quotidiennement les acteurs des infrastructures et de l’énergie dans leurs projets les plus sensibles, en garantissant un niveau de qualité, de sécurité et de performance reconnu sur l’ensemble du territoire.
